FFU組成部件包括：機箱外殼、空氣過濾器、內部氣流均衡裝置、風管連接部件、金屬防護網、電機、刀緣、葉輪、控制單元。
FFU是一種自帶動力、具有過濾功效的模塊化的末端送風裝置。風機從FFU頂部將空氣吸入并經過FFU高效過濾器HEPA過濾，果粒橙后的潔凈空氣在整個出風面以0.45m/s±20%的風速均勻送出。廣泛用于生物工程、航空航天醫藥衛生、食品、精細化學工業、半導體等行業。
1、機箱外殼：主要有鍍鋁鋅、不銹鋼和鋁合金3種外殼材質選擇，可以跟根據實際工作情況，自己的需求來選擇訂購。
2、空氣過濾器：主要有初效過濾器，高效過濾器和超高效過濾器三種選擇，廠家也可根據自己的實際情況，要達到的潔凈度的級別來選擇定制。
3、氣流罩：一般是采用孔板、格柵或者曲線來調節氣流。
4、風管連接部件：主要是方便于FFU和風管連接更加的方便。
5、金屬防護網：一般為鋁合金網，主要是對FFU過濾器起保護作用。
6、電機：殼分為兩種：FFU直流電機和FFU交流電機。
7、直流電機特點：體積大，投資高，控制容易實現，能耗較高，較復雜
交流電機特點：體積小，投資低，簡單，但控制需要相應的技術，能耗較低
8、刀緣主要是用來提高FFU的密封性。
9、葉輪FFU有風機外轉子后驅動式和傳統內轉子前傾式兩種型式，建議選用外轉子后驅動式。
10、控制單元：有多檔開關、組群控制、軟件控制等幾種選擇。

針對以上FFU組成部件我們來做一下各部件的詳解：
一。機箱外殼體：常用有鍍鋁鋅(Galvalume)，不銹鋼(SUS430)和鋁合金(Alloy Aluminum)三種，其它如鋁板(Aluminum)，不銹鋼(SUS304)和鍍鋅板也有應用。箱板厚度選取有時也需考慮載人需求。應不同材質，箱板厚度一般在0.8~1.2mmt左右，若選用鋁板材質厚度需達到2.0mmt。實際施工時為節約成本，常選用最小厚度。
二。空氣過濾器：有HEPA(高效過濾器)與ULPA(超高效過濾器)兩種。一些大型潔凈室常會有保險需求，此種情況下過濾器本身也須有UL認證。
三、氣流均衡裝置：隨著FFU的不斷普及，絕大部分廠家都開始裝配氣流均衡裝置，用來調整FFU的出口氣流， 從而改善潔凈室的氣流分布。目前，這種均衡裝置大約分為三種：一種為孔板， 主要通過板上的孔的疏密分布來調節FFU的出口氣流。一種為格柵，主要通過格柵 的疏密來調節FFU的出口氣流。另外一種為動力曲線，主要通過曲線的形狀來誘導氣流的流動，同時也通過曲線上的孔的疏密分布來調節氣流。
四、風管連接部件：在潔凈級別較低(≤1000級 聯邦標準209E)的場合，此時吊頂上部沒有靜壓箱，帶有風管連接部件的FFU使得風管和FFU的連接十分方便。
五、金屬防護網：金屬防護網主要起到對過濾器的保護作用，大部分都防靜電，材質一般有EPXOY鋁合金網，表面陽極處理鋁合金網。
六、電機：目前，交流電機(AC)和直流電機(DC)在FFU中都有使用，直流電機的體積大，造價高，控制容易實現，能耗較高。交流電機的體積小，造價低，控制需要相應的技術，能耗較低。現在FFU所使用的 電機的壽命大約為4萬小時不等。一些優秀的電機會有相應的技術，如無油潤滑，密封軸承，帶過熱保護，換向器壽命得到顯著提高等。
七、刀緣：當FFU使用在一些特別的場合時，帶刀緣的FFU可使用液槽密封，從而能滿足高密封性的要求。
八、葉輪：葉輪有兩種形式，前傾和后傾，前傾有利于增加氣流組織的矢向流動，增強去除塵埃的能力。后傾有利于降低能耗，減小噪音。FFU有風機外轉子后驅動式(推薦使用）和傳統內轉子前傾式兩種型式。風機外轉子后驅動式結構緊湊, 效率高, 壽命長, 靜壓高, 噪音低；傳統內轉子前傾式結構太復雜, 效率低, 壽命短, 靜壓低和噪音高)。
九、控制單元：FFU的控制可大致分為多檔開關、組群控制、軟件控制等幾種，同時實現的功能有單臺控制、分區控制、報警、運行狀態顯示等。
十、預過濾器：主要防止因施工、檢修或其它意外情況產生雜物而可能造成的對過濾器的傷害，可將預濾器放置預濾網框架上或直接將不織布粘貼于FFU進氣口。

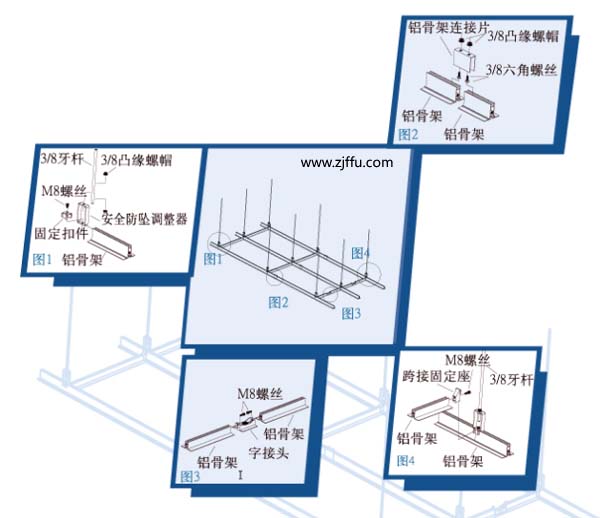

FFU龍骨是用鋁合金做成的，主要用于天花吊頂的主材料，它通過螺桿與鋁合金相接，用來固定天花或者物體。模塊化鋁合金吊架龍骨，適用于局部層流系統、FFU系統和不同潔凈級別的HEPA系統。

FFU龍骨|FFU專用龍骨配置及特點：

1、龍骨采用6063鋁合金，表面陽極化處理。

2、接頭采用鋁鋅合金,以高壓精密壓鑄成型。

3、表面噴塑（銀灰色)。

4、可輕易安裝HEPA、FFU燈具等設備。

5、配合內外隔間之組裝。

6、自動化輸送系統之搭配安裝。

7、無塵等級之升級或空間變化。

8、適用于CLASS1~10000以內之無塵室。

FFU龍骨根據潔凈廠房的特點設計，具有加工筒單，組裝及拆卸方便，便于潔凈室建成后的日常維護工作。吊頂系統模塊化設計，可塑性大，即可工廠化生產，又可以現場裁切，加工施工污染大大減少，且系統強度高，可在上面行走，特別適用于高法凈區域， 如電子，半導體，醫藥行等。

FFU龍骨|FFU專用龍骨現場施工注意事項：

1.核對基準線一核對基準標高線一吊桿預制一放樣吊桿安裝一吊桿安裝一吊頂龍骨預制一吊頂龍骨安裝一吊頂龍骨水平調整一吊頂龍骨定位一十字補強片安裝一測量畸零龍骨尺寸一界面收邊一吊頂龍骨壓蓋安裝一吊頂龍骨水平調整。

2、核對基準線

a、認真熟悉圖紙，根據相關資料確認施工區域和十字基準線位置。

b、用經緯儀和雷射水平儀核對天花基準線。

3、核對基準標高線

a.根據地面或高架地扳確定天花的標高。

4、吊桿預制

a根據層高，計算出咅天花高度所_吊桿的長度，然后進行切割加工。

b、加工后符合要求的吊桿再與方型調節器等配件預組。

6、吊桿安裝:放樣吊桿安裝完畢后，根據吊桿的位罝開始大面積的吊桿安裝，通過凸緣止滑蜾母固定于氣密吊頂龍骨上。

標準FFU一般是按照市場需求的風量廠家內定的FFU尺寸，本文主要介紹一下梓凈公司的標準FFU尺寸。

FFU是一種自帶動力的送風過濾裝置，英文全稱為（Fan Filter Unit），具有過濾功效的模塊化的末端送風裝置.風機過濾機組從頂部將空氣吸入和并經FFU高效過濾器，過濾后的潔凈空氣在整個出風面以0.45M/S±20%左右的網速均勻送出。

標準FFU特點：

1、FFU箱體和高效過濾器采用分體式設計,安裝,更換高效更方便；

2、FFU風機采用臺灣直驅式離心風機,工作時間長達10萬小時以上；

3、FFU并具有節能、計算機集中控制、運行穩定、噪聲低、數字化調整等特性；

4、FFU采用獨特的風道風速均勻，整個出風面以0.45m/s-0.75m/s風速均勻送出；

5、FFU殼體可選用鏡面不銹鋼、鍍鋁鋅板、冷板靜電噴塑制做美觀大方；

標準FFU出廠前均按美國聯邦標準（209E）用激光粒子計數器逐臺掃描檢測，確保質量；
標準FFU適用于10~100000級無塵車間，便于整體運行集中控制；

說明：標準FFU1175*575*250的一般有現貨，其它標準FFU需要訂制，一般貨期7天內。

高效送風口、FFU兩種產品都是潔凈無塵室的必須設備,兩者區別就是有無風機、造價不同、制作結構不同，本文主要介紹一下高效送風口FFU工作原理有什么區別?

高效送風口介紹及工作原理作用：

高效送風口是由風口靜壓箱體、出風口散流板、高效過濾器、法蘭四套件組成。高效送風口與送風機組風管接口處可側面連接或頂部接兩種，主要方便于施工現場方便。高效送風口箱體表面為冷扎鋼板多層酸洗靜電噴涂而成，出風口均有良好的氣流，確保凈化的效果。 高效送風口制作常用板材有冷軋鋼板（A3板）與不銹鋼板（SUS201，SUS304，SUS316等）。

高效送風口在潔凈室凈化工程作用：

A、高效送風口是一種無動力送風裝置，是潔凈室凈化工程高效過濾器凈化設備裝置之一。

B、高效送風口配合空調凈化送風系統是用以改造和新建千級 、 萬級、十萬級及各級潔凈室的終端空氣過濾設備，滿足凈化要求的關鍵設備。

C、高效送風口凈化設備可廣泛于醫藥、衛生、電子、化工等行業的凈化空調系統。

FFU介紹及工作原理作用：

風機過濾機組是一種自帶動力的送風過濾裝置，英文全稱為（Fan Filter Unit），具有過濾功效的模塊化的末端送風裝置.風機過濾機組從頂部將空氣吸入和并經FFU高效過濾器，過濾后的潔凈空氣在整個出風面以0.45M/S±20%左右的網速均勻送出。

FFU風機過濾機組可模塊化連接用，使用FFU風機過濾機組廣泛應用于無塵室，無塵操作臺，無塵生產線，組裝式無塵室和局部百級等應用場合.利用FFU風機過濾機組可制作簡易潔凈工作臺，潔凈棚，潔凈傳遞柜和潔凈存衣柜等。

本文列舉幾種常見的FFU高效過濾器的容塵量，規格分別為570*570*69mm、610*610*69mm、1170*570*69mm、1170*1170*69mm，如果有其它規格標準的請聯系我們！

FFU高效過濾器產品介紹：

1、外框：鋁型材，表面陽極處理
2、過濾效率：99.99%-99.995%(H13、H14) MPPS
3、濾料分隔： 熱熔膠
4、出廠前逐臺激光計數掃描檢測
5、濾料：玻璃纖維濾紙 MPPS=最易穿透粒徑
6、密封膠：聚氨酯連續運行溫度：≤ 70°C
7、密封墊：聚氨脂/閉孔氯丁橡膠壓條
8、耐濕性：≤100％ RH
9、保護網：鋼網噴塑，進出風面均有金屬護網
10、氣流均勻、阻力低、壽命長

570*570*69mmFFU高效過濾器的容塵量為544g

610*610*69mmFFU高效過濾器的容塵量為622g

1170*570*69mmFFU高效過濾器的容塵量為1097g

1170*1170*69mmFFU高效過濾器的容塵量為2272g

注：以上FFU高效過濾器的容塵量計算表出自廣州梓凈內部技術參考，與其他廠家的標準可能存在小小出入。

過濾器的容塵量介紹：

過濾器的容塵量是指過濾器的最大允許積塵量，當積塵量超過此值后，過濾器阻力會變大，過濾效率下降。所以，一般規定過濾器的容塵量是指在一定風量作用下，因積塵而阻力達到規定 值(一般為初阻力的2倍)時的積塵量。
過濾器積塵后阻力的增加值與固體塵粒的大小有關。灰塵在過濾器上沉積以后，對其效率的影響是非常復雜的，一定的風速下，它取決于濾料的性質、塵粒的性質與大小。例如，一般纖維材料構成的過濾器，因濾料積塵后增加了過濾器的接觸阻留效 應，同時還會因為塵粒的荷電作用使其他塵粒在已阻留的塵粒上積集起來，從而提高過濾器的過濾效率；但當灰塵積集到一定極限時，積集的灰塵會發生飛散，或因濾料兩側壓差過大，擊穿濾 料，造成過濾器效率的嚴重下降。

這個問題有兩種答案

1、ffu需要做回風管，一般是針對1000級到30萬級之間的潔凈室，ffu做回風管的目的主要考慮的是節能，同時可以延長FFU高效過濾器的使用壽命。

2、潔凈棚頂部FFU送風單元就沒有做回風管

說明：ffu需要做回風管這個問題還要根據現場使用壞境、制作產品來決定。

風機過濾器單元（FFU ）介紹：

風機過濾器單元（FFU ）是一種 自帶動力、具有過濾功效的模塊化的末端送風裝 置 。
風機從 FFU 頂部將空氣吸入并經 HEPA 過濾，過濾后的潔凈空氣在整個出風面以0.45m/s±20%的風速均勻送出。廣泛用于半導體、液晶制造業、電子、生物制藥等行業 。

FFU高效過濾器又稱為FFU過濾器、FFU高效、FFU高效濾芯、FFU高效濾網等，主要安裝于FFU下端。廣泛應用于百級無塵室、組培苗、食用菌、實驗室、潔凈室、貼合機（手機貼膜）等。可組合成超凈工作臺、潔凈棚、潔凈生產線、組裝式潔凈室和局部高潔凈（百級、千級、萬級區域）等。

FFU工作原理：

FFU工作通電后，風機運轉，離心風機將空氣吸入，空氣到達FFU靜壓箱內，利用風機壓力的作用空氣到達高效率過濾，通過高效率過濾后的空氣達到100級（美國聯邦209E標準）然后均勻地送出。

FFU高效過濾器|FFU過濾器特點：

1、外框：鋁型材，表面陽極處理
2、過濾效率：99.99%-99.995%(H13、H14) MPPS
3、濾料分隔： 熱熔膠
4、出廠前逐臺激光計數掃描檢測
5、濾料：玻璃纖維濾紙 MPPS=最易穿透粒徑
6、密封膠：聚氨酯連續運行溫度：≤ 70°C
7、密封墊：聚氨脂/閉孔氯丁橡膠壓條
8、耐濕性：≤100％ RH
9、保護網：鋼網噴塑，進出風面均有金屬護網。
10、氣流均勻、阻力低、壽命長；

FFU高效過濾器|FFU過濾器常用規格：

570*570*69mm

1170*570*69mm

1170*1170*69mm

高效過濾器產品可按用戶要求定制！

FFU過濾器更換周期，請參考：

FFU空氣過濾器多久更換

FFU高效過濾器更換步驟

型號：FFU500

電壓：220 (V)

頻率：50 (Hz)

電容：6mF

1、檢測項目:電氣強度1800V/1S (mA);技術要求:<1mA;實測結果:合格。

2、檢測項目:冷態絕緣電阻500V (mQ);技術要求:>100mQ;實測結果:合格。

3、檢測項目:匝間絕緣試驗2100V;技術要求:不擊穿;實測結果:合格。

FFU應用領域：廣泛應用于半導體、電子、平板顯示器、磁盤驅動的廠家和光學、生物工業等，潔凈生產線、超凈工作臺、潔凈室、組裝式潔凈室和層流罩等地方。

FFU用領域：廣泛應用于半導體、電子、平板顯示器、磁盤驅動的廠家和光學、生物工業等，潔凈生產線、潔凈工作臺、潔凈室、組裝式潔凈室和層流罩等地方。

FFU是如何生產的又有哪些作用?FFU風機過濾單元作為一種凈化設備，目前在各種潔凈工程中得到廣泛應用。

FFU是如何生產的?FFU也就是風機和過濾器連接在一起，能自己提供動力的潔凈設備，FFU廣泛應用于潔凈室、潔凈工作臺、潔凈生產線、組裝式潔凈室和局部百級等應用場合。
FFU是如何生產的?
FFU是為潔凈室等特定潔凈區域提供潔凈層流氣流的先進凈化設備，FFU風機濾網機組可模塊化連接使用，FFU由高效離心風機和HEPA/ULPA高效過濾器組成，風機從FFU頂部吸入空氣，并經初、高效過濾器過濾，將過濾后的潔凈空氣在底部垂直方向以層流氣流方式送出，作用于工作區域，FFU(風機過濾單元)設計整體靈活，根據設計的規格，FFU (風機過濾單元)可以輕易地配合任何吊頂骨架，以達到潔凈等級100。

FFU是如何生產的?它凈化級別是多少?
10，1級要求。
1、凈化級別：靜態100級；
2、風速為：0.2-0.5m/s，噪音≤60dB，電源為220V，50Hz。；
3、無隔板高效過濾器，過濾效率為：99.99%，確保凈化級別；
4、整體采用冷鋼板酸洗靜電噴塑；
5、無級調速設計，調速性能穩定，在高效過濾器終阻力的狀態下仍能保證風量不變；
6、選用臺灣高效離心式風機，壽命長、低噪聲、免維護、震動小，且提供兩年質保；
7、特別適合組裝成超凈生產線，可根據工藝需要布置為單臺使用，也可以漸多臺串聯成100級流水裝配線。
FFU是如何生產的?以上看不懂直接找廣州梓凈為您解答！
本文由http://www.any4u.cn/轉載請注明來源！

FFU高效過濾器一般使用過程是看不到狀態了，要如何確定好更換時間呢？FFU高效過濾器一般一年更換。
FFU或層流罩風速問題分析：
1、濾器檢測無風或者風速小，經我司人員現場測試可以達到客戶要求的風速，客戶要求過濾器出風風速不低于0.25m/s，而我司現場測試有一臺大于0.3m/s,其他過濾器全部大于0.4m/s；
2、因客戶現場采用的是葉輪式風速儀檢測，此風速儀檢測靈敏度差，風速低于0.8m/s時，此風速儀無法顯示數據，我司建議客戶采用熱風球風速儀進行檢測；
3、因現場FFU及層流罩上的初效過濾器還未更換，會造成現場風速過低；
4、對于更換高效與初效的FFU或層流罩，如果再出現風速過低的現象，必然是風機出現老化及轉速過低造成，因我司高效過濾器出廠前均經過嚴格的逐臺測試，確保了高效過濾器性能的穩定性。梓凈教你如何更好FFU高效過濾器、高效過濾器屬于工業耗材，為了保證末端的潔凈效果，一般每隔一段時間就得檢查與更換，現在大多數凈化區在頂棚送風口安裝高效過濾器的,安裝方法和安裝前的確認完全決定了高效過濾器是否有漏點。而安裝前的確認更為高效安裝時提供了有效的客觀條件，所以在安裝前與安裝時必須注意以下一些問題。
FFU安裝前需注意：
1、當從廠家采購高效過濾器的運輸途中和存放時，應按照生產廠商標志的方向擱置。搬運過程中應輕拿輕放，防止劇烈振動和碰撞，以免造成人為的損壞。
2、高效過濾器安裝前，對高效過濾器本身進行外觀檢查，內容包括濾紙、密封膠和框架有無毛刺和銹斑（金屬框）：有無產品合格證，技術性能是否符合設計要求等檢查
3、高效過濾器安裝前，必須對潔凈室進行清掃、擦拭、凈化空調系統內部如有積塵，應再次清掃、擦拭，達到清潔要求。如在技術夾層或吊頂內安裝高效過濾器，則技術夾層或吊頂內也應進行全面清掃、擦拭。當潔凈室及凈化空調系統達到清潔要求后，凈化空調系統必須試運轉。連續運轉12h以上，再次清掃、擦拭潔凈室后立即方可安裝高效過濾器。

FFU作為一種凈化設備，目前在各種潔凈工程中得到廣泛應用。FFU也就是風機和過濾器連接在一起，能自己提供動力的潔凈設備，FFU廣泛應用于潔凈室、潔凈工作臺、潔凈生產線、組裝式潔凈室和局部百級等應用場合。

FFU安裝時需注意：
1、安裝時應根據各臺過濾器的阻力大小進行合理調配，對于單向流，同一風口或送風面上的各過濾器之間，每臺額定阻力和各臺平均阻力相差應小于5%。
2、安裝高效過濾器的框架應平整。每個高效過濾器的安裝框架平整度允許偏差不大于1mm。而且要保持過濾器的外框上箭頭和氣流方向一致。當其垂直安裝時，濾紙折痕應垂直于地面。
3、高效過濾器和框架之間的密封一般采用密封墊、不干膠、負壓密封、液槽密封和雙環密封等方法時，都必須把填料表面、過濾器邊框表面和框架表面及液槽擦拭干凈。密封墊的厚度不宜超過8mm，壓縮率為25%~30%。其接頭形式和材質應符合設計要求，框架各接縫處不得有滲漏現象。采用雙環密封條時，粘貼密封時不要把環腔上的孔眼堵住；雙環密封和負壓密封都必須保持負壓管道暢通。
4、目前國內大多數過濾器安裝都是采用密封墊法安裝的，因為海綿橡膠板是閉孔型的，具有良好的氣密性，所以一般用它作為作密封材料。如有必要，最好在密封條上均勻的打上點玻璃膠。把過濾器和靜壓箱連接上時，四周受力要均勻。待24小時后，玻璃膠干了再運行凈化系統。
作為高效過濾器生產廠家之一，我們可以從專業的角度，教一點怎么樣延長高效過濾器使用壽命的FFU方法：
要延長高效過濾器的使用壽命，最根本也是最簡單的辦法是將灰塵擋在預過濾器外面。也就是說，保證高效過濾器接觸到的氣流是經過預過濾器、粗效過濾器、中效過濾器過濾之后的空氣。這時的空氣，應該達到99.95%的塵粒較小、污染較低的標準。這樣才能降低高效過濾器的壓力，從高效過濾在一定程度上延長使用壽命，從而減少因更換高效過濾器而產生的費用。
